KÖNIG Elektrická spájka s trafostanicou na voskové tmely

Elektrická spájka na voskové tmely KÖNIG Schmelz-Kobold Kö 440

Skladová dostupnosť

Tovar je obvykle na našom sklade, dodanie na Slovensko je 2 až 3 pracovné dni.

Oblasti použitia

• pre tavenie a modelovanie voskových tmelov
• pre miešanie tavením nových odtieňov voskových tmelov z viacerých základných farieb
• pre odstraňovanie voskových tmelov
• pre použitie na voskové tmely KÖNIG: Kö 130, Kö 131, Kö 140, Kö 141, Kö 143, Kö 146, Kö 147, Kö 149

Vlastnosti výrobku

• Profesionálna stacionárna spájka na elektrický pohon zo siete 230 V
• vhodná aj do priemyselnej výroby pre nepretržitú prevádzku
• plynulá regulácia teploty pre rôzne voskové tmely
• vhodná do vnútorného prostredia

Technické údaje

Tavič:

Sekundárne napájanie 12 V, výkon 12,5 W

Dĺžka kábla 2,5 m

Trafostanica:

Primárne napájanie 230 V, 50/60 Hz, menovitý výkon max. 32 W

Dĺžka sieťového kábla 1,4 m

Kontrolka provozu: červená LED-dioda

Regulácia teploty: plynulá-bezstupňová

Maximálna tavná teplota: 240 ^oC

Pred uvedením do prevádzky

Před uvedením do provozu si přečtěte celý návod a bezpečnostní pokyny!

Napätie siete musí súhlasiť s typovým štítkom spájky.

Upozornenie

Tavná špička je pri prevádzke žhavá - riziko popálenia!

Zaistite bezpečného státie pre trafostanicu - chráňte pred pádom!

Pre odkladanie taviacej špičky používajte vždy odkladací stojanček.

Spôsob použitia

1. Prepojte konektor spájky s trafostanicou.
2. Odložte pájku na odkládací stojánek. Ujistěte se, že se tavná špička nedotýká síťového nebo přívodního kabelu nebo jiného předmětu. Odkládací stojánek zajišťuje dostatečnou vzdálenost od odkládací plochy.
3. Prepojte sieťovú zástrčku so zásuvkou a zapnite sieťový spínač. AUS = vypnuté, AN = zapnuté.
4. Nastavte teplotu regulátora na zodpovedajúci vosk, ktorý budete spracovávať. Hartwachs 141 = Tvrdý vosk, Schlellack 142 = Tvrdý vosk sa šelakom, Hartwachs PLUS 143 = Tvrdý vosk Plus. Následne pulzujúca kontrolka LED indikuje, že riadiaca elektronika teploty funguje.
5. Prevádzková teplota je dosiahnutá približne po 2 - 3 minútach. Vždy natavte iba malé množstvo tmelu. Nenechávajte tmel skápnout, ale tmel nanášajte tavnou špičkou do miesta poškodenia. Týmto je dosiahnuté veľmi presné umiestnenie tmelu. Po vyplnení miesta poškodenia zarovnajte nerovnosti tmelu plochou tavnej špičky do roviny. Ak počas spracovania tmelu vznikajú bubliny alebo dym, tak je nutné znížiť teplotu.
6. Po použití očistite tavnou špičku jemnú oceľovou vlnou, aby sa nevytvorila vrstva starého spáleného tmelu na hrote špičky. Tavnou špičku nečistite dlátom, nožom alebo ostrými predmetmi. Občas zložte tavnou špičku z tyče vykurovacieho telesa a očistite ju, aby bola zachovaná možnosť výmeny tavnej špičky za nov

Náhradné diely

Trafo staniceaobj. č. 440604

Spájka s káblom a taviacej špičkou obj. č. 440605

Spájka s káblom bez taviacej špičky obj. č. 440602

Taviaca špička obj. č. 440603

Výmena tavné špičky

Výmenu taviacej špičky vykonávajte len chladnom stave.

Posuňte pružinou zo zadnej pozície (2) do prednej polohy (1).

Vytiahnite opatrne za pomocou klieští starú taviacú špičku.

Nasaďte novou tav špičku na topné těleso a posuňte pružinu z pření pozice (1) na zadní pozici (2). Dbejte na to, aby byla tavící špička pevně nasazena na topném tělese.

Bezpečnostné pokyny

• Záruka výrobca sa nevzťahuje poškodenie vzniknuté nesprávnym používaním a manipuláciou s tavnou spájkou.
• Pred použitím skontrolujte všetky komponenty. Poškodené diely nechajte opraviť v odbornom servise alebo zašlite na opravu dodávateľovi. Ak sú opravy vykonať neodborne, hrozí nebezpečenstvo nehody pre užívateľov. Pre opravy vždy používajte originálne náhradné diely.
• Před použitím zkontrolujte, zda je tavící špička řádně nasazena na topném tělese. Zahřátá tavící špička nesmí přijít do styku s kůží, vlasy a dalšími materiály citlivými na teplo a hořlavinami.
• Zamedzte prístupu k spájke nepovolaným osobám, najmä potom deťom.
• Nevyťahujte zástrčku ťahom za kábel zo sieťovej zásuvky alebo nepoužívajte kábel pre prepravu spájky ako držadlo. Dbajte na to, aby prívodný kábel neprišiel do styku s žeravou taviacou špičkou, olejmi a ostrými hranami a predmetmi. Poškodený prívodný kábel môže spôsobiť požiar, skrat a úraz elektrickým prúdom.
• Chráňte prístroj pred kvapalinami a vlhkosťou, inak existuje riziko požiaru alebo úrazu elektrickým prúdom.
• Musí být dodržována národní a mezinárodní legislativa o bezpečnosti, ochraně zdraví a BOZP.

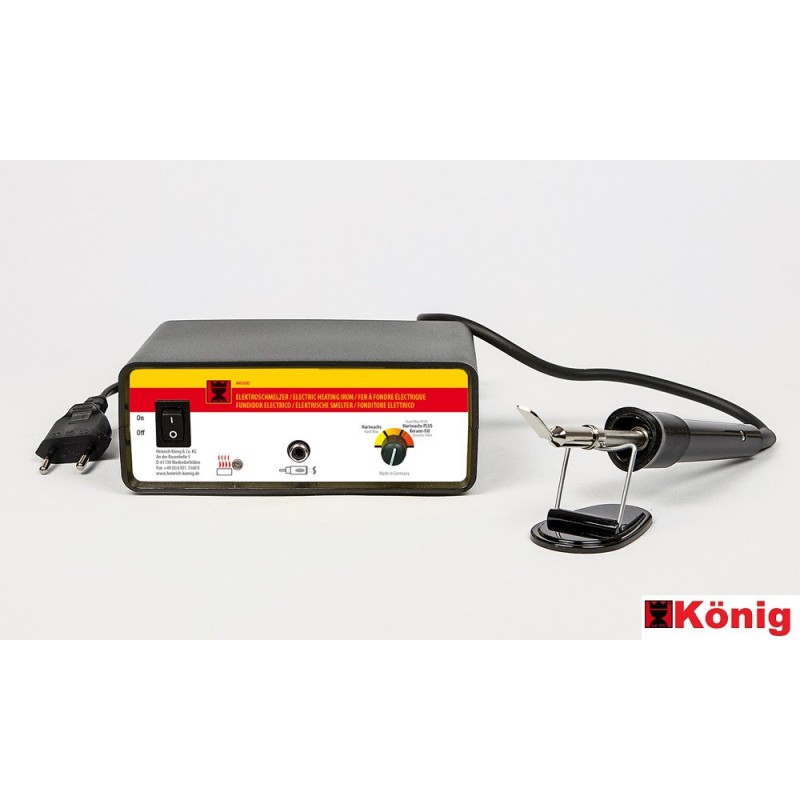

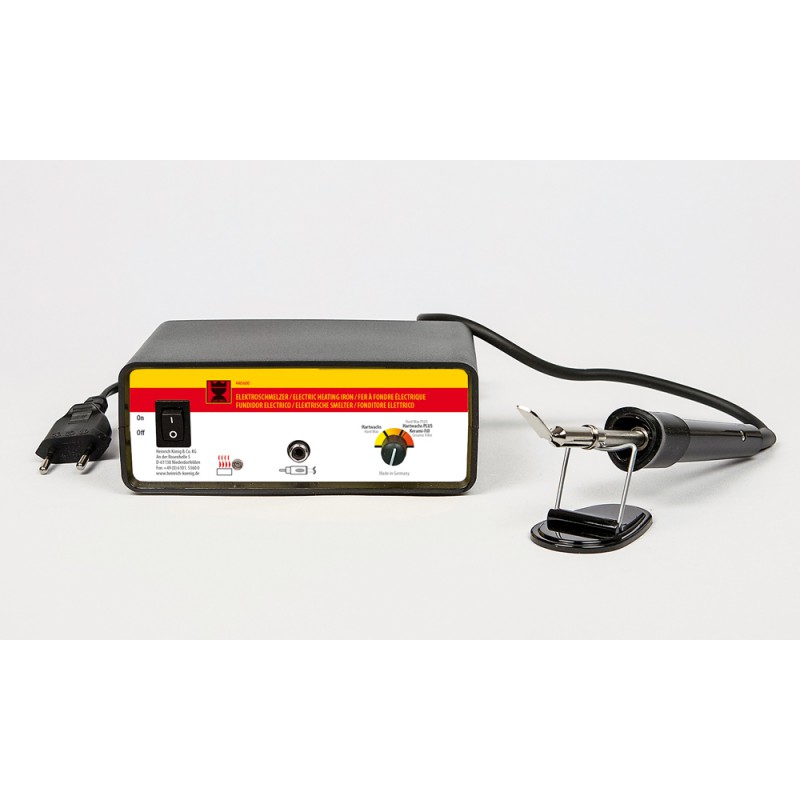

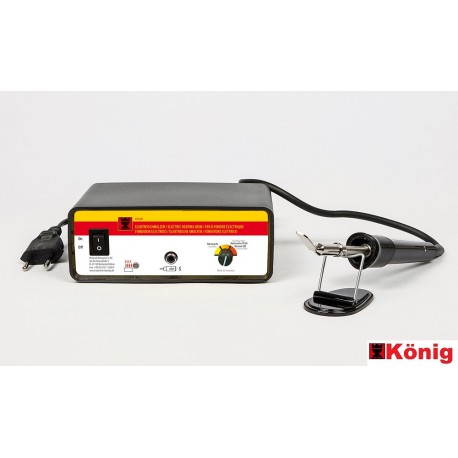

Popis spájky

1) Trafostanica

2) Taviaca spájka s káblom 2,5 m

1) Trafostanica

1.1 Vypínač

1.2 Regulátor teploty

1.3 Pripojovacia zdierka pre taviacú spájku

1.4. LED kontrolka ohrevu

2) Taviaca spájka

2.1 Konektor pripojenia

2.2 Odkládací stojanček

2.3 Taviaca špička

2.4 Pružina pre upevnenie taviacej špičky
